Owalno-zębate
Owalne przepływomierze zębate są bardzo precyzyjnymi przepływomierzami mechanicznymi. Solidna zasada pomiaru umożliwia pomiar przepływu różnych czystych cieczy o niskiej i wysokiej lepkości. Wersje wykonane ze stali nierdzewnej i tworzywa sztucznego są odpowiednie do większości cieczy na bazie wody i chemikaliów, mierniki aluminiowe są przeznaczone do paliw, olejów opałowych i smarów.
Funkcje
- Rozmiary liczników od DN6 (1/8 ") do DN100 (4"), z przyłączem gwintowanym, kołnierzami DIN i ANSI
- Zakres przepływu od 0,017 l / min do 2500 l / min
- Dokładność pomiaru: ± 0,5% odczytu
- Materiały miernika: aluminium, stal nierdzewna, PPS i PVC
- Dostępne wersje wysokociśnieniowe do 400 bar
- Nadaje się do pomiaru mediów o niskiej i wysokiej lepkości do 500 000 mPas
- Można podłączyć elektronikę Fluidwell i STIX Durchflussmesstechnik
- Specyficzne wersje miernika do użytku w obszarach ATEX i IECEx oraz iskrobezpiecznych (IS)
Zasada pomiaru
Ciecz przepływa przez komorę pomiarową i powoduje obracanie się owalnych kół zębatych. Każdy obrót owalnych kół zębatych zapewnia dokładnie określoną objętość. Magnesy włożone w owalne koła zębate aktywują kontaktron i przekazują impulsy do płytki impulsatora lub do wyświetlacza.
Cechy
- Seria ma budowę modułową
- Solidna konstrukcja i niskie koszty utrzymania
- Pomiar prawie niezależny od lepkości i gęstości
- Możliwy dwukierunkowy pomiar przepływu
- Instalacja bez sekcji wlotu / wylotu
- Dostępne materiały odporne na korozję
Seria OM mała pojemność
![Seria OM mała pojemność](/assets/images/katalog_produktow/przeplywomierze/owalno-zebate/seria-OM-mala-pojemnosc.jpg)
Seria OM średnia pojemność
![Seria OM mała pojemność](/assets/images/katalog_produktow/przeplywomierze/owalno-zebate/seria-OM-srednia-pojemnosc.jpg)

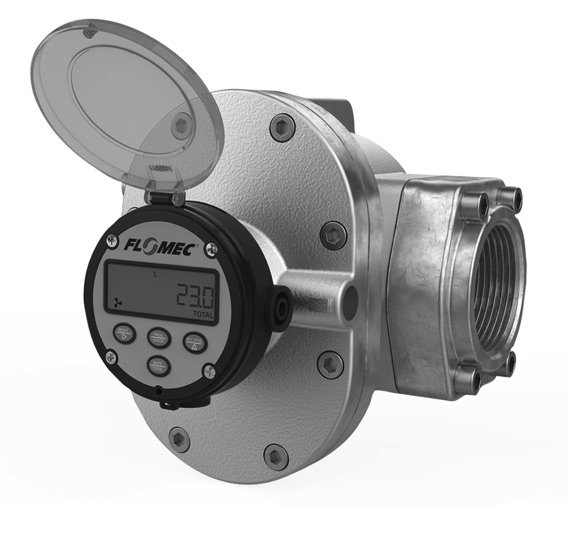

Seria OM duża pojemność
![Seria OM duża pojemność](/assets/images/katalog_produktow/przeplywomierze/owalno-zebate/seria-OM-duza-pojemnosc.jpg)
Seria OM licznik mechaniczny
![Seria OM licznik mechaniczny](/assets/images/katalog_produktow/przeplywomierze/owalno-zebate/seria-OM-przeplywomierz-mechaniczny.jpg)
Seria OM licznik chemiczny
![Seria OM licznik chemiczny](/assets/images/katalog_produktow/przeplywomierze/owalno-zebate/seria-OM-przeplywomierz-chemiczny.jpg)
Seria EGM przepływomierz elektroniczny
![Seria EGM przeplywomierz elektroniczny](/assets/images/katalog_produktow/przeplywomierze/owalno-zebate/seria-EGM-przeplywomierz-elektroniczny.jpg)
Seria D przepływomierz do oleju napędowego
![Seria D przeplywomierz do oleju napędowego](/assets/images/katalog_produktow/przeplywomierze/owalno-zebate/seria-D-przeplywomierz-do-oleju-napedowego.jpg)
Kompaktowy kolektor wtrysku z dodatkiem do bloku AIM
![Seria D przeplywomierz do oleju napędowego](/assets/images/katalog_produktow/przeplywomierze/owalno-zebate/kolektor-wtrysku.jpg)
